کارت خروجی دیجیتال زیمنس! SM422

•    PLC:

PLC مخفف کلمه لاتین Programmable Logic Controller است،که به معنی کنترل کننده های منطقی برنامه پذیر می باشد،و بر اساس مدار منطقی (صفر و یک) طراحی شده است و دارای انواع مختلفی میباشد که میتوانید در سایت سنسمن مطالعه کنید.

•    S7-400:

S7-400 نسخه پیشرفته تر با طراحی صنعتی زیباتر نسبت به S7-300 می باشد.پی ال سی S7-400 زیمنس به صورت ماژولار می باشد و جهت هماهنگ کردن پلنت های کلی و کنترل سیستم های سطح پایین مناسب هستند.

•    مشخصه  ماژول های S7-400:

    • سرعت پردازش بالا
    • توانایی بالا در پردازش پروسه های صنعتی
    • تعداد ورودی و خروجی نامحدود
    • قابلیت اتصال به شبکه های صنعتی
    • مناسب برای شرایط خاص
    • سیکل زمانی کوتاه
    • وجود ماژول های سخت افزاری متنوع
    • دارای ماژول های تابع مختلف برای کاربردهای خاص
    • دارای قابلیت MultiComputing
    • بدون نیاز به ترتیب در قرار گیری ماژول ها در رک
    • امکان تقسیم یک برنامه سنگین و پیچیده روی چندین CPU
    • قابلیت آدرس دهی ۱۶۳۸۴ بایت ورودی و خروجی

•    کاربرد PLC S7-400 زیمنس

   • خودرو سازی
   • صنعت برق
   • ساختمان سازی
   • صنعت فولاد
   • صنعت چاپ
   • دارو سازی

•    کارت ورودی/خروجی S7-400:

در S7-400 به منظور تبدیل سیگنال الکتریکی ورودی به دیتا از کارت های ورودی و برای تبدیل دیتا به سیگنال الکتریکی خروجی از کارت های خروجی استفاده می شود. البته باید توجه داشت که تنوع کارت های ورودی و خروجی در S7-400 نسبت به S7-300 کمتر می باشد.

انواع کارت های I/O در S7-400 را می توان به چهار گروه تقسیم بندی نمود:

1-DI : کارت دیجیتال ورودی

2-DO : کارت دیجیتال خروجی

3-AI : کارت آنالوگ ورودی

4-AO : کارت آنالوگ خروجی

•    کارت خروجی دیجیتال:

این خروجی ها به تجهیزاتی متصل میشوند که دارای دو وضعیت هستند. جهت باز و بسته کردن و یا روشن و خاموش کردن تجهیزات مختلفی از جمله کنتکتور های زیمنس، شیر برقی ، دریچه ها و … استفاده میشوند.
خروجی ماژول های DO ولتاژ مختلف 24 ولت و یا 110 ولت و یا 220 ولت با جریان های 0.5 A , 1A , 2A , 3A , 4A میتوانند ، تولید کنند. ماژول های DO از نظر تعداد کانال ها و روش آدرس دهی مشابه DI هستند. در برنامه نویسی DO ها را با علامت Q نمایش میدهند.

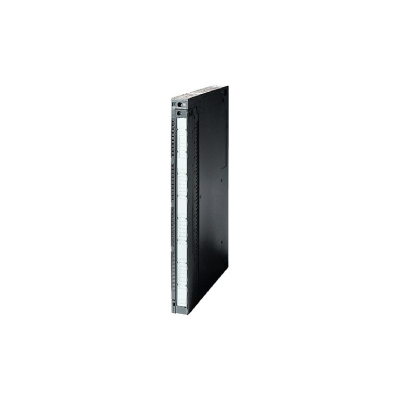

•    کارت خروجی دیجیتال 6ES7422-1BL00-0AA0:

ماژول SM422 خروجی دیجیتال  S7-400،تعداد 32 خروجی ایزوله شده دیجیتال 24 ولت DC با جریان 0.5 آمپر .
