ماژول پیوند نوری زیمنس! OLM

•    توپولوژی‌های شبکه نوری:


OLM

OBT

-
OBT: OBT مخفف Optical Bus Terminal بوده و وسیله‌ای است که توسط آن می‌توان یک Node شبکه الکتریکی RS-485 را به شبکه نوری متصل نمود. OBT علاوه بر این اتصال نقش یک ریپیتر را نیز بازی می‌کند.

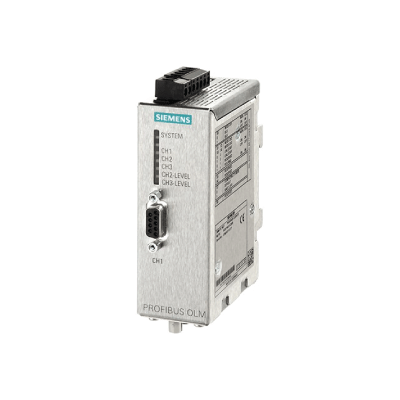

OLM: OLM مخفف Optical Link Module بوده و وسیله‌ای است که توسط آن می‌توان شبکه الکتریکی RS-485 را به شبکه نوری متصل نمود و برخلاف OBT هر سه نوع فیبر؛ پلاستیکی، پلیمری و شیشه‌ای را می‌توان به آن متصل نمود.

با استفاده از المان‌های شبکه فیبر نوری می‌توان توپولوژی‌های مختلفی ایجاد کرد. با OBT می‌توان فقط توپولوژی باس و با OLM می‌توان توپولوژی‌های باس، ستاره و رینگ را به وجود آورد. نکاتی که باید به آنها توجه داشت این است که:

    با OBT نمی‌توان فیبر شیشه‌ای استفاده کرد حداکثر فاصله بین دو نقطه با فیبر پلاستیکی ۵۰ متر و با فیبر PCF ۳۰۰ متر است.
    با OLM همه انواع کابل‌های نوری را می‌توان استفاده کرد. فاصله بین دو نقطه با کابل شیشه‌ای ۱۵ کیلومتر و با کابل پلاستیکی ۸۰ متر است.
