برد ورودی آنالوگ زیمنس ! SB1231

•    PLC:

PLC مخفف کلمه لاتین Programmable Logic Controller است،که به معنی کنترل کننده های منطقی برنامه پذیر می باشد،و بر اساس مدار منطقی (صفر و یک) طراحی شده است و دارای انواع مختلفی است.

•    S7-1200:

 PLC مدل S7-1200 تولید شرکت زیمنس SIEMENS، یکی از کنترل کننده های محبوب با طراحی هوشمند و کم هزینه در بازار اتوماسیون صنعتی جهانی است،بنابراین راه حلی مناسب برای اتوماسیون امور مختلف و کارآمد برای سیستم های کنترلی نسبتا پیچیده و عملیاتی برای پروژه های تا حد متوسط می باشد.پی ال سی زیمنس سری 1200 در نسخه های استاندارد و ایمن و دارای :
   1. ورودی خروجی یکپارچه و ماژولار و همچنین قابلیت شبکه های ارتباطی می­باشند.
   2. عیب یابی متعدد و ارائه نوع خطا بر روی نرم افزار و HMI.
   3. طراحی نوآورانه در ماژولار بودن و قابلیت برنامه نویسی و پیکربندی با نرم افزار قدرتمند TIA POTAL.
   4. دسترسی به شبکه های اترنت صنعتی و شبکه های پروفی نت در سال 2009 می باشد.
این PLC کم هزینه محصول شرکت زیمنس است که جایگزین مدل های سری S7-200 شده است. این پلتفورم تمامی کار هایی که PLC های دیگر انجام می دهد را نیز انجام می دهد اما قابلیت های بیشتری نیز دارد.

•    مشخصه فنی مکانیکی S7-1200:

•    اتصال کارت‌ها بر ریل DIN یا پنل کنترل به راحتی انجام می‌شود.
•    کنترل کننده منطقی برنامه پذیر دارای قاب پلاستیکی مقاوم می‌باشد.
•    اتصالات آسان بوده و عناصر کنترل توسط فلپ های جلو محافظت می‌شود.
•    پایانه‌های اتصال و ماژول‌های توسعه آنالوگ یا دیجیتال قابل جا به جایی هستند.

•    مشخصه فنی ماژول های S7-1200:

• ماژول Central Processing Unit) CPU)

CPU قلب PLC است. بر اساس نياز‌هاي دستگاه،CPU به صورت ماژولار قابل گسترش است. پردازنده‌ها در S7-1200 زیمنس بر اساس انواع کاربرد در اتوماسیون صنعتی به شرح زیر است:

 1) سی پی یو‌های استاندارد:

 CPU 1211C
 CPU 1212C
 CPU 1214C
 CPU 1215C
 CPU 1217C

 2) پردازشگر مرکزی FAILSAFE (ایمن در برابر خطر):

 CPU1212FC
 CPU1214FC
 CPU1215FC

 3) SIPLUS CPU SIEMENS

• کارت‌های ورودی و خروجی (SM):

با توجه به نیاز سیستم اتوماسیون، ماژول‌هاي سیگنال زیمنس به دو صورت مجزا و مشترک و دو نوع دیجیتال و آنالوگ ارائه می‌شوند. ماژول‌های SIGNAL MOUDLE در کنترلرهای S7-1200 به شرح زیر مي‌باشند:

ماژول وردی آنالوگ (ANALOGUE)
کارت خروجی آنالوک
ماژول ورودی و خروجی آنالوگ
ماژول ورودی دیجیتال (DIGITAL)
کارت خروجی دیجیتال
ماژول ورودی و خروجی دیجیتال

• منبع تغذیه (Power Supply):

برای تغذیه کارت ها و پردازنده مرکزی لازم نیست حتما از منبع تغذیه هم تیپ S7- 1200 استفاده کرد.اما با این حال مطرح‌ترین منبع تغذیه مخصوص برند زیمنس، مدل PM1207 می باشد.

• ماژول CM پی ال سی 1200 زیمنس:

از ماژول CM برای ایجاد ارتباط بین PLC و سایر قطعات در یک شبکه صنعتی استفاده می‌شود.در خانواده S7-1200 هر CPU سه کارت شبکه (Communication Module) را تغذیه می‌کند. ماژول‌های شبکه در سمت چپ CPU نصب می‌شوند.

• ماژول SB ویژه پی ال سی S7-1200 زیمنس:

از ویژگی مخصوص PLC S7-1200 زیمنس ماژول Signal Board می باشد. کارت SB دارای تعداد محدودی ورودی و خروجی بوده که با نصب بر روی CPU تعداد ورودی IH و خروجی ها کنترل گر را افزایش می دهد.

•    برد آنالوگ:

برای افزایش تعداد ورودی و خروجی های PLC S7-1200 می توان از ماژولی به نام Signal Board استفاده کرد که این ماژول را به اختصار SB می نامد. این ماژول می تواند به شکل ورودی و خروجی دیجیتال و آنالوگ به CPU S7-1200 اضافه شود. ماژول SB برروی خود CPU S7-1200 قرار می گیرد.در واقع این ماژول جزء ویژگی های منحصر به فرد و خصوصیات ویژه PLC S7-1200 محسوب می شود.

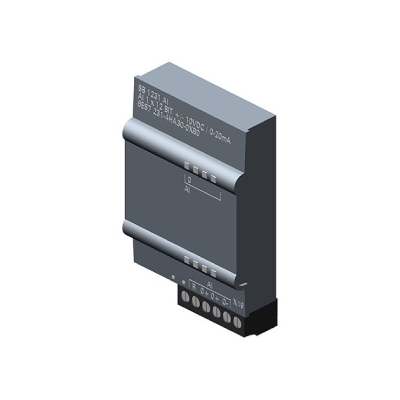

سیگنال برد ورودی آنالوگ PLC زیمنس SB1231، دارای 1 ورودی آنالوگ ،10V، +/- 5V،+/-2.5V، 20-0 mA+/-، رزولوشن 12BIT
